Waarom een goede aansluiting het halve werk is
De zwakste plek in een installatie zit bijna nooit waar u hem verwacht
Als mensen aan een elektrische installatie denken, denken ze aan de kabels en de automaten. Maar de meeste problemen ontstaan niet in de kabel en niet in de automaat — ze ontstaan op de plek waar twee dingen samenkomen: de aansluiting.
Elk apparaat in huis vraagt om stroom, en die stroom moet ergens langs: door de bedrading, over de klemmen, door elke aansluiting onderweg. Bij een verbinding die goed is gemaakt, kan die stroom vrij doorlopen en blijft de warmte-ontwikkeling beperkt tot wat normaal is. Maar op een slecht contact ontstaat overgangsweerstand — de stroom wíl stromen, maar kan niet vrij door en moet zich als het ware door een te nauwe doorgang wringen. Precies daar ontstaat warmte. En hoe meer stroom er gevraagd wordt, hoe erger het wordt: een zwaar belaste groep jaagt meer stroom over datzelfde slechte contact, en dus loopt de temperatuur verder op.
Het verraderlijke is dat u er niets van merkt. Achter een dichte kastdeur ziet een goede aansluiting er precies hetzelfde uit als een slechte. De installatie doet het gewoon, het licht brandt, de stopcontacten werken. Tot het moment waarop het misgaat — en dan is degene die het ooit installeerde meestal allang uit beeld.
Daarom zit het verschil tussen goed en degelijk werk niet in wat u ziet, maar in wat u niet ziet. In de details die een vakman wél afmaakt en een ander onder tijdsdruk overslaat. Op deze pagina laten we u een paar van die details zien — zodat u begrijpt waar u eigenlijk voor betaalt, en waarom een onafhankelijke controle achteraf geen luxe is, maar de enige manier om zeker te weten dat het goed zit.
Wat een warmtebeeldcamera ziet, en u niet
Een echte vondst tijdens een keuring
Bij het vervangen van een kleine tussenkast — drie zekeringen, bedoeld voor de besturing van een liftinstallatie — liep onze keurmeester tijdens de controle met de warmtebeeldcamera langs de aansluitingen. Een routinehandeling. Tot de camera onderaan een van de klemmen bleef hangen op een draad die al verkoold was en zichtbaar heet stond. Op het warmtebeeld kleurde die plek fel op: van geel naar oranje naar diep paarsrood — de handtekening van een verbinding die veel te warm werd.
Van buitenaf was er niets te zien. De kast deed het gewoon. Niemand die de deur opendeed had ooit kunnen vermoeden dat daar, onderaan een klem, een draad langzaam stond te verkolen. En dat had nog een hele tijd door kunnen sudderen — onopgemerkt, tot het moment waarop het niet meer bij een verkleurde draad was gebleven.
Dit is precies waarom een controle achteraf geen formaliteit is. Sommige problemen laten zich niet horen, niet ruiken en niet zien — ze zijn alleen te meten. Een warmtebeeldcamera in de handen van een onafhankelijke keurmeester maakt zichtbaar wat achter een dichte kastdeur verborgen blijft. Wat u zelf nooit had kunnen vinden, vinden wij vóórdat het een probleem wordt.

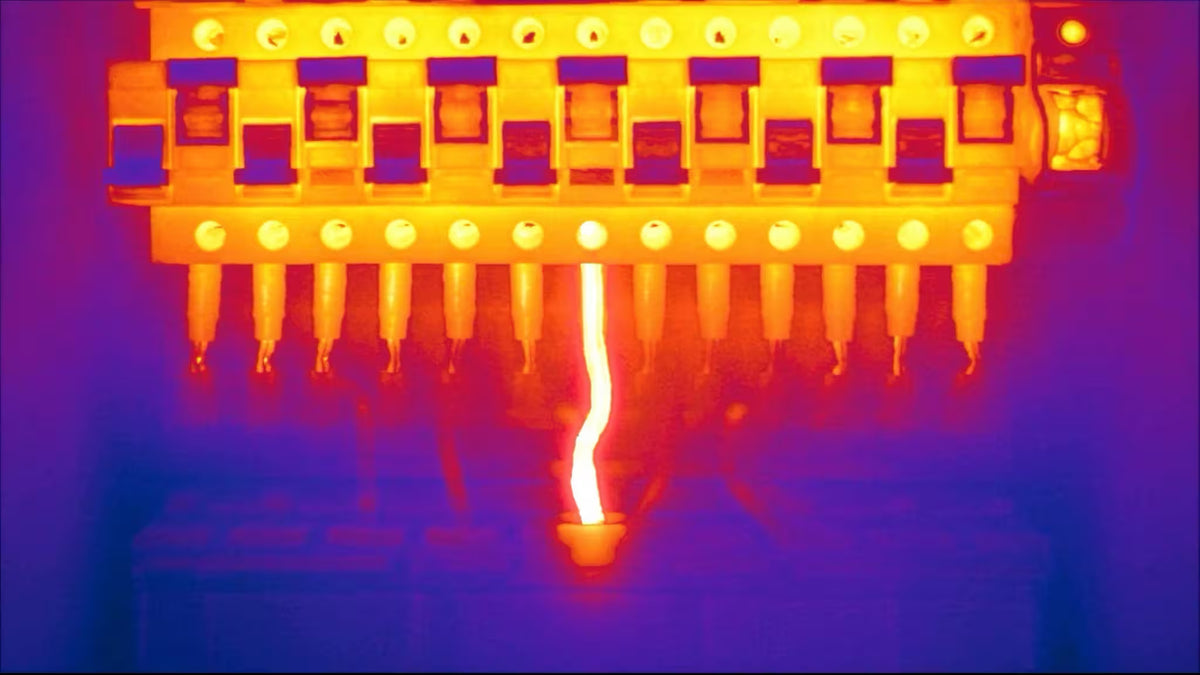

Bovenstaande afbeelding dient ter illustratie: zo toont een warmtebeeldcamera een contact dat veel te warm wordt.
Hoe wij een aansluiting maken die heet worden voorkomt
Het verschil zit in de stappen die niemand ziet
Een verkoold contact zoals hierboven ontstaat zelden door één grote fout. Het ontstaat door kleine stappen die worden overgeslagen — bij het maken van de aansluiting, jaren eerder. Zo werken wij, en zo voorkomen we precies dat soort plekken.
Het probleem met te lange draadjes
Bij het strippen van een draad blijven er bijna altijd een paar losse koperdraadjes achter die verder uitsteken dan de rest. Worden die niet weggeknipt, dan ontstaat er extra verticale ruimte tussen de klem en de klembehuizing zodra de adereindhuls in de klem wordt geplaatst. Het gevolg: de huls komt lager te zitten dan de bedoeling is, en maakt daardoor minder contact met de klem dan wanneer hij precies op zijn plek zit.
Hoe wij dat voorkomen

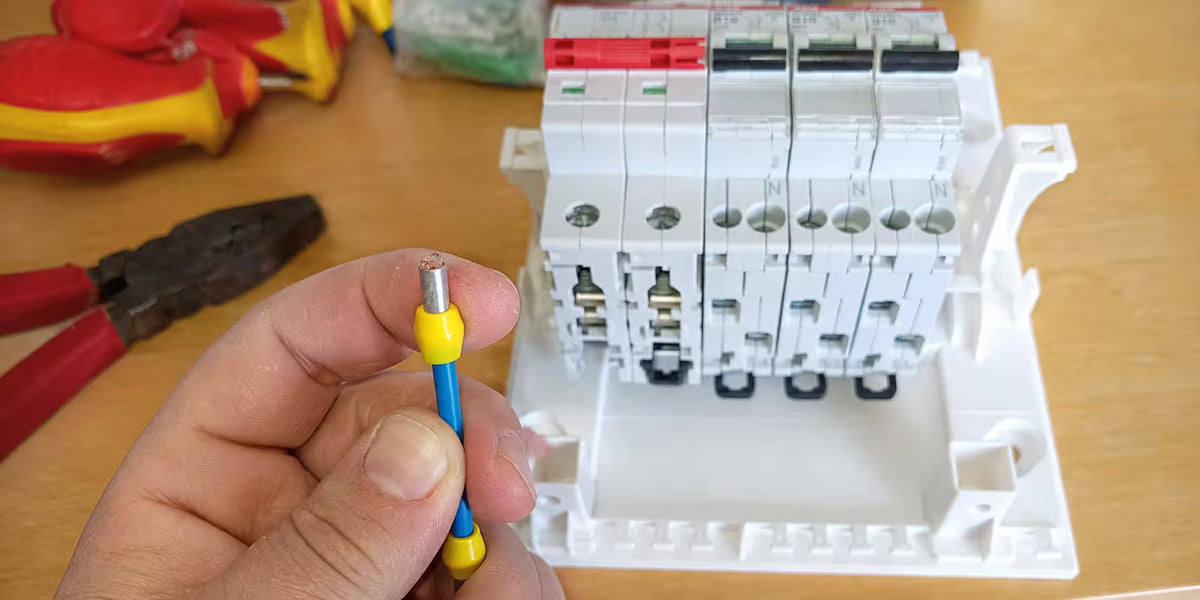

Na het strippen knippen wij de uitstekende koperdraadjes recht af, zodat de huls straks precies goed in de klem valt — zonder die extra speling. Pas daarna persen we de adereindhuls, en dat doen we bewust meerdere keren. Dat levert afzonderlijke frictiemomenten op, waardoor de huls zeker en volledig omsloten is.
En dan nog de positionering
Een detail dat makkelijk over het hoofd wordt gezien: klemmen zijn niet altijd perfect rond — soms zijn ze ovaal, soms vierkant. Wordt de geperste huls dan niet precies in het midden van de klem gemonteerd en aangedraaid, dan pakt de klem soms niet de volledige omsluiting van de huls, maar slechts een deel ervan. Het resultaat is een minder zuivere verbinding, met minder contactoppervlak dan wanneer de huls exact centraal zit. Wij letten er daarom bewust op dat de huls, ongeacht de vorm van de klem, in het midden gemonteerd wordt — zo is het raakvlak zo groot mogelijk, en verloopt de stroom zuiverder door de verbinding.
Waarom dit ertoe doet
Elk van deze stappen heeft hetzelfde doel: het contactoppervlak zo groot en zuiver mogelijk maken, zodat er geen overgangsweerstand ontstaat en de stroom vrij kan doorlopen. Precies daar, op dat contact, wordt beslist of een aansluiting koel blijft of langzaam warm wordt. Het zit 'm niet in grote fouten, maar in stappen die iemand overslaat omdat hij onder tijdsdruk staat of omdat het "er toch goed uitziet." Wij nemen die extra seconden per aansluiting, bij elke groep, bij elke kast. Dat ziet u niet als u de kastdeur weer dichtdoet — maar het is precies het soort werk waar het verschil in zit tussen een installatie die er goed uitziet, en een installatie die ook over tien jaar nog goed werkt.
